導入

あ角切り食品充填機缶詰の野菜、トウモロコシ、豆、角切り肉をラベルに記載された重量で容器に入れるかどうかを決定します。オペレーターが製品を手ですくって瓶に入れる代わりに、機械が容量カップ内のすべての部分を測定し、一定の再現可能な容量で各容器に注入します。

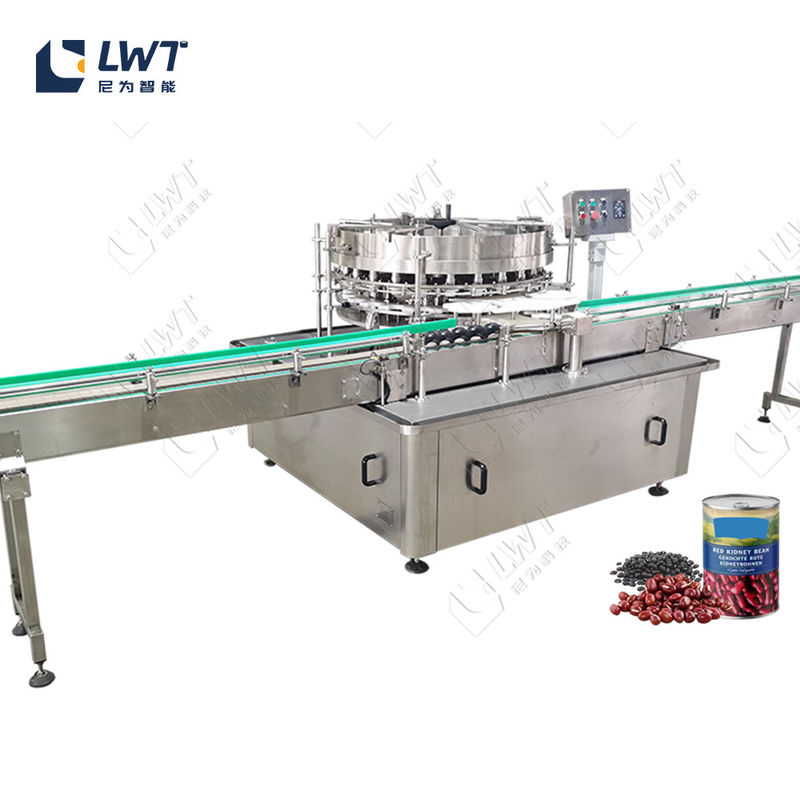

このページでは、ダイスカット材料用の LWT ロータリーフィラーについて説明します。野菜、果物、トウモロコシ、小豆、緑豆、インゲン豆、ひよこ豆、エンドウ豆、小さな角切り肉用に作られた安定した全自動充填機です。充填ヘッドは以下で入手可能です2から24までの任意の偶数、そのため、マシンのサイズはその逆ではなく、出力に合わせて調整されます。分量は交換可能な容量カップによって設定され、充填範囲は調整可能なため、同じ機械で 1 つのシフトで 30 ～ 100 g の分量を実行し、次のシフトでは 200 ～ 1000 g の分量を実行できます。

ほとんどの場合、缶詰生産ライン、下流側野菜洗濯機そしてその上流自動キャッピング機、滅菌機そして自動ラベル貼付機。

手作業による充填が失敗する場所

ラインの速度が上がるまでは手による充填が機能します。それは人間の目と人間の手首によって制限され、どちらも 1 時間あたり何千缶も再現することはできません。現在も手動で入力されているほぼすべての行に 3 つの問題が発生します。

プレゼント費用。オペレーターは、宣言された重量を安全に保つために過剰に充填します。 400 g 缶の場合、各缶の追加製品 10 g は原材料の 2.5% に相当します。これは、年間を通じてすべての缶に対して支払われ、見返りに出荷されるものはありません。

体重に関する苦情。充填量が不足している缶は申告正味重量チェックに合格しませんが、充填量が多すぎる缶はラベル番号を逆方向に誤って表示します。どちらも最終的には拒否されたバッチまたは顧客のクレームになります。

ラインのストップ・スタート。充填は缶詰ラインで最も時間がかかる手作業のステップです。休憩、シフト変更、新しいオペレーターが発生するたびに、その後ろのライン全体の精度曲線がリセットされます。

当社のソリューション: 容積計量カップの充填

LWT ロータリーフィラーは、製品を測定することで推測を排除します。容積計量カップ目で見る代わりに。各カップは一定の容積を保持し、ターンテーブルが充填ステーションを回転するにつれて充填され、缶または瓶に排出されます。この分量はオペレータではなくカップによって設定されるため、最初の缶と 1 万番目の缶では同じになります。

このマシンの分量制御は電子的ではなく機械的です。充填範囲を変更することは、計量カップのセットを変更することを意味します。そのため、単一のプラットフォームで 10 ～ 60 g のハーブやサイコロの分量から 1000 ～ 5000 ml のバルクパックまですべてをカバーできます。追加のカップセットも機械と一緒に見積もることができるため、最初の注文からすべての製品範囲がカバーされます。

制御は、シュナイダーの電気コンポーネントを備えたシーメンス PLC から提供されます。製品の接触構造は次のように構築されています。厚さ2mmの「304」ステンレススチールドライブ チェーンは硬質ナイロン スプロケットで動作します。軽量で静かで耐久性があり、オープン レイアウトなので毎日の掃除やメンテナンスが短くなります。スクリューボトル分離機構とスターホイールターンテーブル各コンテナを充填ステーションの下の位置に割り出し、コンテナが手で供給されるのではなく、まっすぐに配置されるようにします。

この部分はオペレーターからではなくカップから得られるため、シフトの変更、オペレーターの入れ替わり、製品サイズの季節変動によっても精度が保たれるため、宣言された正味重量は受け入れテストだけでなく試運転後も長期間安定しています。

LWT は 2009 年から充填および缶詰設備を構築しており、現在、ヨーロッパ、ラテンアメリカ、中東、アジアにわたるプロジェクトで 100 か国以上の顧客にサービスを提供しています。このタイプのさいの目切り食品充填機はすでにトルコとロシアの缶詰ラインで稼働しており、さいの目に切った製品をブリキ缶やガラス瓶に充填しています。

技術仕様

機械部品

充填ステーションは 8 つのサブアセンブリから組み立てられており、それぞれのサブアセンブリは機械を分解せずに保守できます。

1.給餌トレイ

2.計量カップの仕組み

3.受け取り台

4.高さ調整ユニット

5.給油所

6.スクリューボトル分離機構

7.スターホイールターンテーブル

8.電気制御盤

充填サイクルの仕組み

• 準備されたダイスカット製品がフィードトレイにロードされます。
• 計量カップ機構は、ターンテーブルが回転すると、各カップに一定の容積まで充填します。
• スクリューボトル分離機構は、入ってくる缶や瓶を均等に配置された単一の列に割り出します。
• スター ホイール ターンテーブルは各コンテナを充填ステーションに運び、カップの下に直角に保持します。
• 高さ調整ユニットは、容器の高さに合わせてカップと容器の隙間を設定するため、同じ機械で浅いツナ缶と背の高いガラス瓶を処理できます。
• カップは計量された部分をコンテナに排出し、満たされたコンテナはライン上の次の機械に向かってターンテーブルを離れます。

アプリケーション

よくある質問

Q: 充填重量はどのくらい正確ですか?また、どのように管理されていますか?

A: 分量はオペレーターではなく容積計量カップによって設定され、機械は実行全体で約 ±0.5% を維持します。これは通常、野菜、豆、角切り肉の缶詰について宣言されている正味重量許容範囲内に十分収まります。製品のより厳密な数値が必要な場合は、充填機の下流に重量チェッカーを使用することをお勧めします。

Q: 1 台のマシンで複数のパック サイズを実行できますか?

A: はい。計量カップセットを交換することで充填範囲を調整でき、分量を変更できるため、1つの充填剤で10～60gから1000～5000mlまでカバーできます。追加のカップセットは機械と一緒に見積もられるため、製品範囲全体を最初から計画できます。

Q: ガラス瓶やブリキ缶などの容器を扱うことができますか?

A: はい。高さ調整ユニットは、容器の高さに合わせてカップと容器の隙間を設定し、ネジとスターホイールのアセンブリは容器の直径に合わせます。コンテナの図面をお送りいただければ、出荷前にそのコンテナに合わせて機械がセットアップされます。

Q: LWT の拠点はどこですか? 工場を訪問できますか?

A: LWT は中国の上海に拠点を置き、2009 年から缶詰、充填、包装の機器を製造しています。当社の施設は、研究開発、製造、出荷前テストの全サイクルをカバーしており、25 人の研究開発エンジニアと 14 件の特許を取得しています。お客様は、納品前に工場を訪問してオンサイトの受け入れテストを受けることができます。また、出張できないバイヤーのために、ライブビデオ通話で同じテストを実行します。

Q: LWT はマシン自体以外に何を提供しますか?

A: エンドツーエンドのサポート: ライン レイアウトとソリューションの設計、機器の製造、工場テスト、設置と試運転のガイダンス、オペレーターのトレーニング、リモート テクニカル サポート、スペアパーツの供給。すべての LWT 充填機には 1 年間の保証と無料交換部品が付属しているため、ラインは試運転後も稼働開始当日も稼働し続けます。
