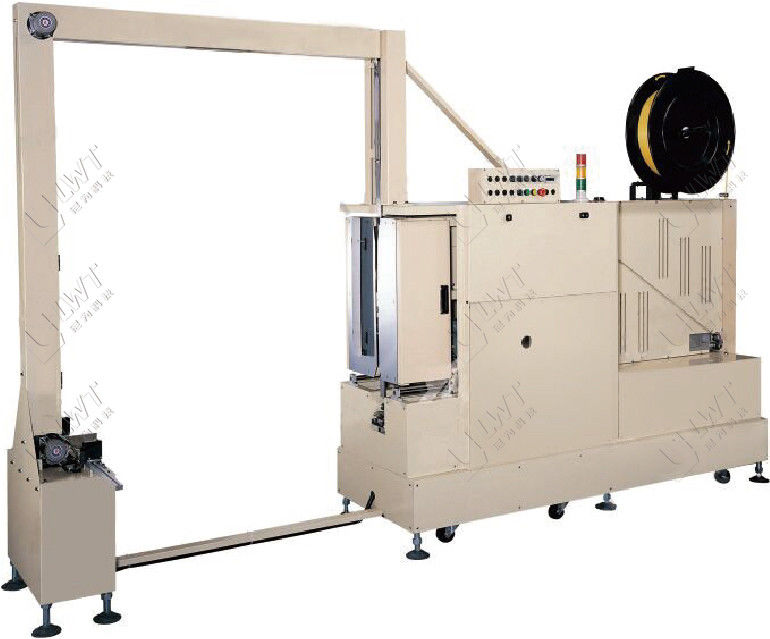

オートマティック カートンパッケージング マシン 矢印バレーヤー
機器名:自動矢印ボラー
1.2機械のサイズ: 圧縮式パレル
4285 (L) x950 (W) x: 3570 (H) mm (実際の数値による)
1.3適用される結合品のサイズ:幅W1200 *高さH2500 (mm) (最大)
1.4結合力について: 15-80 kg
1.5電源: 380V / 50Hz
1.6 単発バンドリング速度: 25~35秒/レーン (配送時間と位置付けを除く)
1.7テーブルの高さ: 500mm
1.8剣を刺す機械の弓枠のサイズ:W2050mmH2600mm
1.9剣を刺す機械の総力: 3.4 kW
1.10PEパッキングベルトのPET帯幅: 13.5,15厚さ0.6-1.2mm,偏差<30mm
1.11. 熱性粘着部位:上部で熱性溶融
1.12梱包方法:上下移動,剣を通して機械的な梱包,光電感2つまたは3つのチャンネルをバンドルする (バンドルの数は顧客の特定の要求に応じて設定されます)
1.13全体の外観の色はRAL7035です. お客様の要求に応じてカスタマイズすることができます,そして動きの色は警告黄色です.
1.14機械の作業流程の説明:
1-2 短い動きのステップ:
1商品は電源ドラムの線で噴射され 商品の位置を特定します
2位置点信号は,ブレーキで減速器に送信され,ホストパーツを移動し,両側にある魚のスケールがガイドコーナーで,周波数変換モーターを通過します.突入部品を同時に送信する位置確認の連絡先まで到達する
3主機が減少すると,パネルの弾力性はスイッチインダクションに近い (そして主エンジンのパッキング距離は,有効距離で動いている)トレーカーと貯蔵庫が同時に動いていると配列ベルトを引っ張ったり,配列ベルトを締めたりするため,トレイカーと貯蔵箱が配列ベルトの機能を持つ.
4接触と梱包後 車に戻り 位置位置を移動します 次のサイクルへ
(エラーアラームの情報は,人間機械インターフェイスで表示されます)
2短く紹介する 矢じり切断器
2-1 機械のパラメータ:
ホストは上に置かれ,スタックが配置された後,ホストを落とし,部品が配置され,ホストはパッケージを結びつける前に製品を落とし,接触します.
粘着する際,粘着点はコンベアベルトの中央にあり,同時にスタックプレート・オンライン・バンドルの異なる幅に適している.
PPベルトやPETベルトは同時に使用でき,最大張力は最大80kgです.
2-2 技術指標:
モデル番号 FS-990
機械のサイズ:標準型 4285 (L) x950 (W) x3579 (H) mm (弓枠のサイズによって異なります)
ボークフレームサイズ:2050 (W) x2600 (H) mm
バール速度: 23秒 / バンドル
パッケージ密度 80kg PP,PET帯幅 12-16mm
マシン重量 1600kg 電源 380V.50/60HZ.3相
制御システム
PLC ナバール
タッチスクリーン操作,パラメータ設定
光電気,近接スイッチ制御位置
2-4. 製品 の 利点
自動圧力矢印穿刺バレーは,スタックプレートの重い束のために設計されています.オープンアーチフレームの移動性穿刺ベルトは,スタックを保持することができます
