自動ケースパレライザー 単列パレライザー LWT

はじめに

「自動ケースパレタイザー」とは、包装済みケースラインの最後の機械であり、完成品の梱包ホールからの出荷速度を決定するものです。2〜3人のオペレーターが手作業でパレットにケースを積み上げる代わりに、この機械は、パレットが完成して出荷準備が整うまで、繰り返しプログラム可能なパターンで各ケースをピッキング、グループ化、スタッキングします。

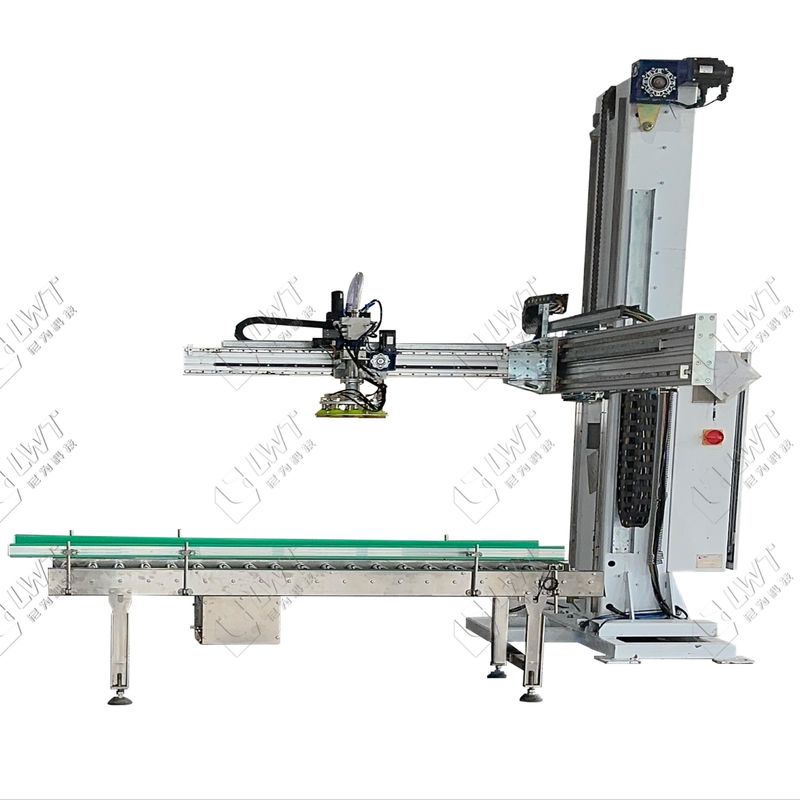

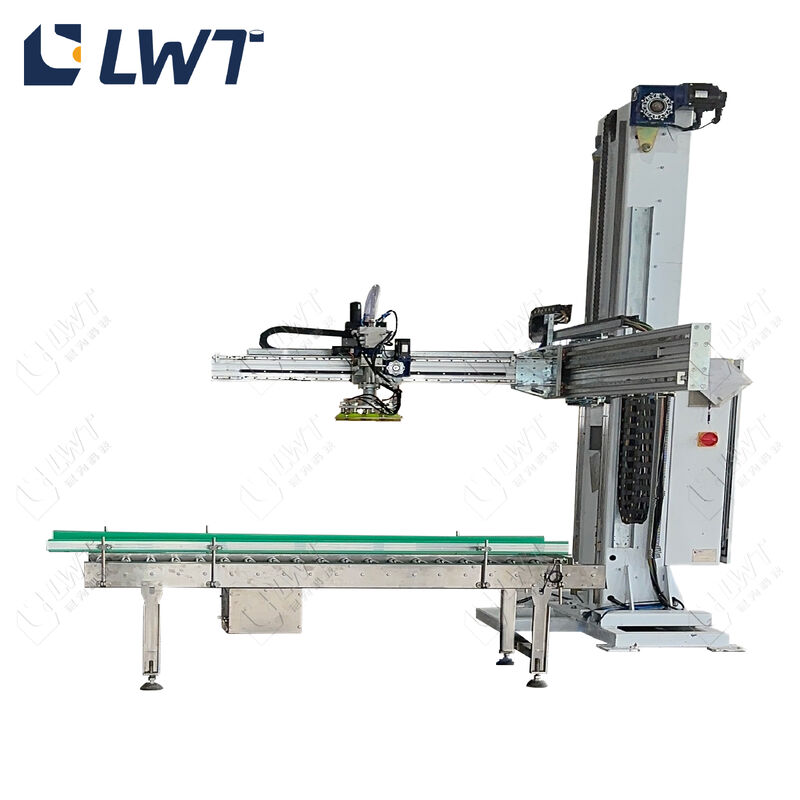

このページでは、LWT「シングルコラムパレタイザー」について説明します。これは、カートンボックスおよびPEフィルムシュリンクラップケース用に構築されたサーボ駆動ユニットです。単一の垂直コラムがスタッキングヘッドを支えているため、機械はラインの終端でコンパクトな設置面積を維持しながら、最大2200mmのパレットパターン高さをスタッキングできます。これは、缶詰食品製造ライン向けの

カートンパレタイジングマシンプロジェクトで最もよく指定されます。ここでは、充填および密封されたカートンがカートン包装機から到着し、保管またはコンテナ積み込みの前にユニット化する必要があります。同じプラットフォームは、飲料、ボトル入り水、食用油、日用化学品、ペットフードラインでも稼働しています。手動パレタイジングが限界を迎えるとき

手動パレタイジングは、ライン速度が上がるまでは安価です。単一のオペレーターは、低身長で1時間あたり約数百ケースをスタッキングできますが、作業はリーチによって制限されます。肩の高さを超えるケースはゆっくりとスタッキングされ、まっすぐになることはめったにありません。

手作業でパレタイジングを行っているほぼすべてのラインで、3つの問題が発生します。

労働負荷。

• シフトあたり2〜3人のオペレーター、さらに交代要員、休憩カバー、ピークシーズンの残業。パターンずれ。
• 手積みパレットは傾き、輸送中にずれ、顧客に損傷した状態で届くため、クレームや返品につながります。ラインの停止・再開。
• ケースパッキングは連続して実行されるため、パレット交換やシフト休憩ごとに、その背後にあるライン全体が停止します。当社のソリューション：サーボ駆動シングルコラムパレタイジング

LWTシングルコラムパレタイザーは、

サーボ駆動スタッキングヘッドでスタッキング作業を引き継ぎます。このヘッドは、各レイヤーごとにプログラムされた位置に移動します。位置は人間の目ではなくプログラムから取得されるため、最初のパレットと1000番目のパレットでパターンは同一です。ピッキングはケースの表面に合わせて調整されます。PEフィルムシュリンクラップパックには

真空グリッパー、段ボールカートンにはクランプデバイスを使用します。スタッキングヘッド自体は、全層把持ヘッドとして指定でき、1回の動作で完全なレイヤーを持ち上げてスループットを向上させます。または、混合ケースサイズや不規則なパターンに対応する単ケース把持ヘッドとしても指定できます。1回の連続自動サイクルで、機械は製品供給、グループ化、配置、空パレット供給、全層パレタイジング、および完成パレット排出を完了します。オペレーターが手作業でパレットを移動させる代わりに、オプションの

空パレット保管・ディスペンサーユニットを追加できるため、パレットが自動的にリリースされ、ラインは稼働し続けます。ケースはカートン包装機から供給され、

コンベアシステムでストレッチラッパーまたは完成品保管庫に向かって搬送されます。電気部品はシュナイダーまたはオムロン（または同等クラス）電源主なメリット

機能

ケースはカートン包装機から出て、インフィードコンベアでパレタイザーに入ります。

1. グループ化ステーションは、プログラムに保存されているレイヤーパターンに受信ケースを配置します。
2. スタッキングヘッドは、全層モードで形成されたレイヤー、または単ケースモードで個々のケースをピッキングします。
3. コラムはプログラムされたX/Y位置に移動し、レイヤーをパレット上に下げます。
4. コントローラーは、プログラムされたパレット高さに達するまで、レイヤーごとにサイクルを繰り返します。
5. 完成したパレットはコンベアシステムに排出され、ストレッチラッパーまたは倉庫に向かい、新しいパレットが自動的にリリースされます。
6. アプリケーション

産業

パラメータ

Q: 全層把持ヘッドと単ケース把持ヘッドの違いは何ですか？

A: 全層ヘッドは、1回の動作でケースの完全なレイヤーをピッキングし、均一なカートンに最適な高速オプションです。単ケースヘッドは、ケースを1つずつ配置し、混合ケースサイズ、不規則なパターン、頻繁な製品変更に適しています。どちらのヘッドも同じシングルコラムパレタイザーに適合するため、製品範囲の開発に合わせて選択を見直すことができます。

Q: このパレタイザーを既存のラインに追加できますか？

A: はい。この機械は、カートン包装機またはケースパッカーの下流、ストレッチラッパーの上流で動作するように設計されています。ケースサイズ、パレットサイズ、必要な毎分ケース数をお知らせいただければ、エンジニアが注文前にラインレイアウトとスタッキングパターンを確認します。

Q: どのパレットサイズとスタッキング高さがサポートされていますか？

A: 標準パレット（長さ1000〜1200mm x 幅1000〜1200mm）に対応しており、最大パレットパターンサイズは長さ1200mm x 幅1000mm x 高さ2200mmです。カスタム設計により、他のパレットサイズにも対応できます。

Q: 機械はどのように納品・設置されますか？

A: 納期は約45日です。パレタイザーは、海上輸送用にフィルムバッグ、プラスチックカートン、木製カートンに梱包されます。LWTエンジニアは、最初の完成パレットが正しく稼働するまで、オンサイトまたはリモートで設置とコミッショニングをサポートします。

お問い合わせ

ケースサイズ、パレットサイズ、目標時間あたり生産量をお送りください。エンジニアがスタッキングパターン図と正式な見積もりをお送りします。
